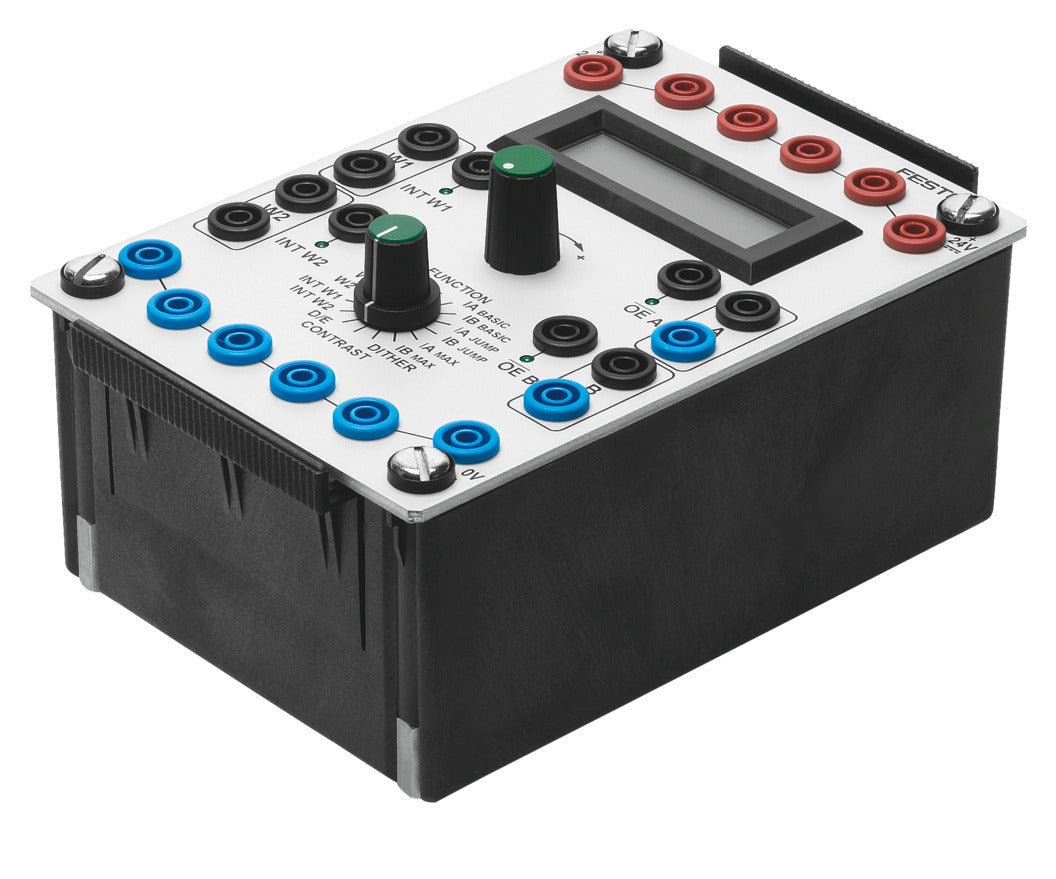

Para controlar as válvulas proporcionais é necessário um cartão de ponto de regulação e um amplificador proporcional. O cartão de pontos de regulação é utilizado para especificar tensões como pontos de regulação. O amplificador proporcional converte-as em correntes de controlo para os ímanes das válvulas. Ambos os componentes são definidos com um seletor e um botão rotativo. O menu e os valores definidos são apresentados no ecrã. Dependendo da aplicação, são fornecidas diferentes ligações dos valores definidos.
Mais informações
O cartão de valores de ponto de regulação tem as seguintes funções:
- Geração de pontos de regulação programável
- Geração de rampas programável
- Desenvolvimento cíclico de pontos de regulação e rampas
- Cronómetro
- Número de pontos de regulação: 8
- Faixa de tensões de saída: -10 V … +10 V tol. ±5 mV (ajustável em passos de 0,1 V)
- Número de rampas: 4
- Tempos de rampa: 0 ... 10,0 s/1 V (ajustável em passos de 50 ms/1 V)
- Tensão de controlo das entradas: pelo menos 15 V
- Frequência de saída: 1 kHz
- Cronómetro: entrada 1, tempo de medição 0 ... 100 h
