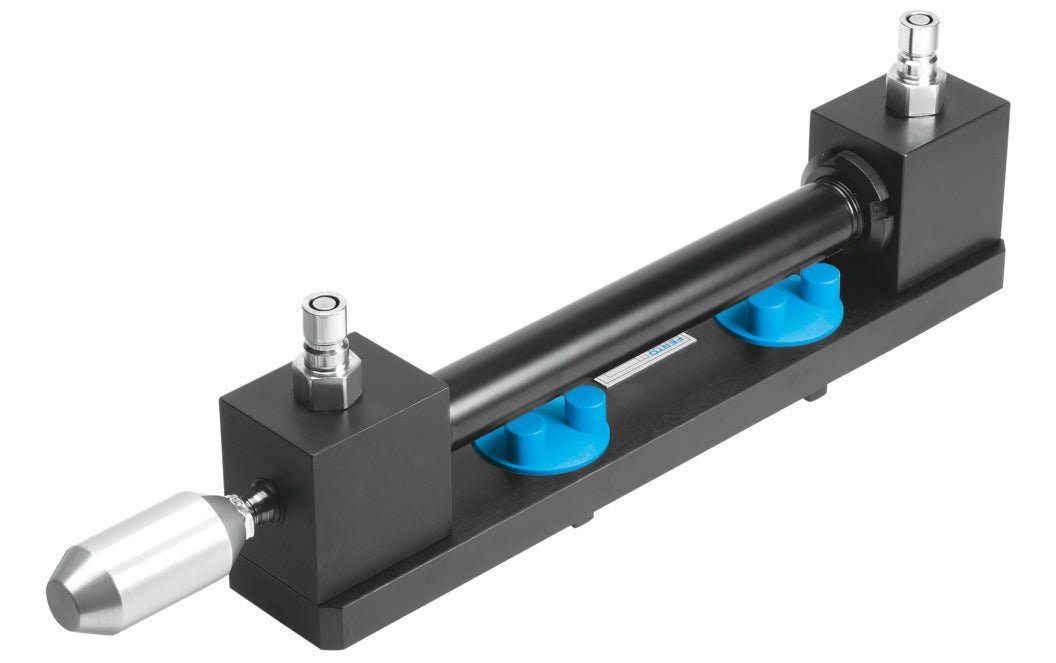

Cilindro com haste simples.
Mais informações
Cilindro diferencial com tampa: artigo n.º 572746
– Pistão/haste/curso 16/10/200
– Relação de superfície 1 : 1,6
Cilindro diferencial com tampa: artigo n.º 572748
– Pistão/haste/curso 16/10/300
– Relação de superfície 1 : 1,6
Cilindro diferencial com tampa: artigo n.º 572749
– Pistão/haste/curso 16/10/400
– Relação de superfície 1 : 1,6
Cilindro diferencial com tampa: artigo n.º 572747
– Pistão/haste/curso 25/18/200
– Relação de superfície 1 : 2
Dados técnicos gerais
– Pressão de funcionamento: 6 MPa (60 bar)
– Pressão máxima admissível: 12 MPa (120 bar)
– Ação dupla
– Bocal de acoplamento autovedante e com fuga de óleo mínima
– Sistema de fixação rápida Quick-Fix
Atenção
Não operar sem utilizar a(s) tampa(s) (artigo n.º 556290). Antes de montar o peso (artigo n.º 152972), assegure-se de que a fixação do cilindro está bem apertada. Em caso de funcionamento com peso (artigo n.º 152972) e cilindro (artigo n.º 152857/573025), as tampas devem ser utilizadas (artigo n.º 152973 ou 541135).
Atenção
Multiplicação da pressão: nos cilindros diferenciais, a relação de superfície do lado da haste pode dar lugar a pressões até duas vezes superiores à pressurização do lado do pistão (2:1). Portanto, não é permitido o funcionamento acima da pressão de serviço máxima de 6 MPa (60 bar).
