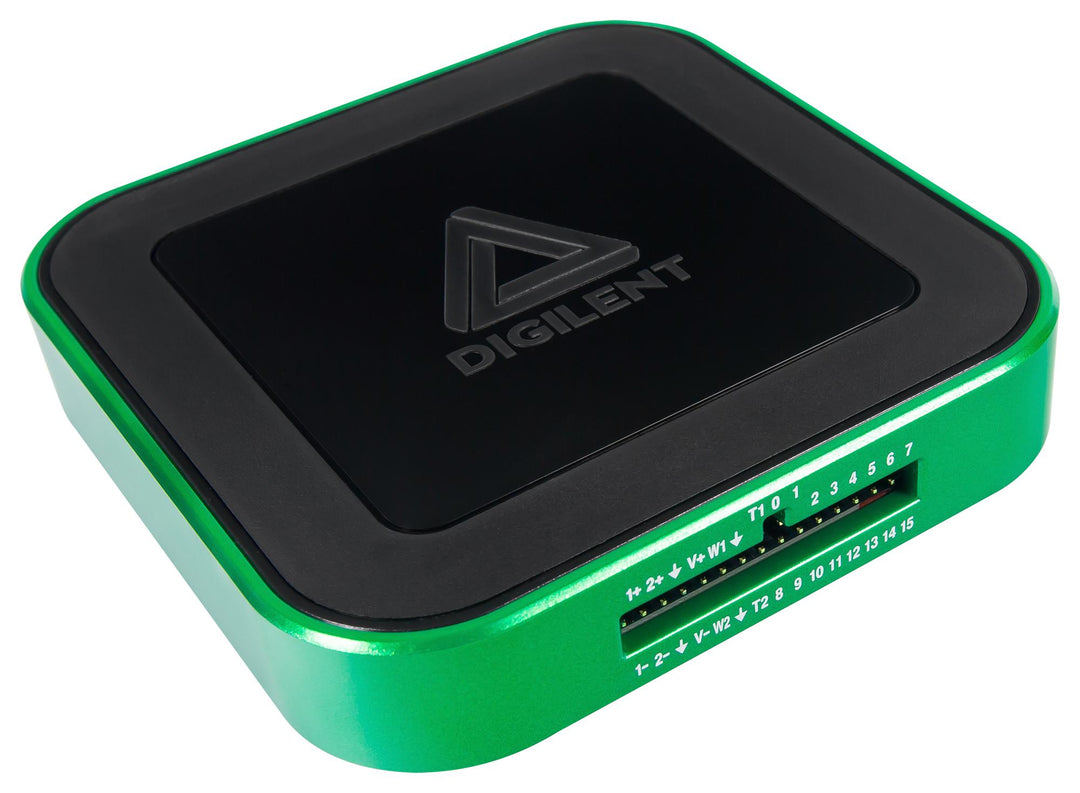

Digilent Analog Discovery 3, laboratório USB de sinais analógicos e digitais 4208086
4208086
O Digilent Analog Discovery 3 reúne osciloscópio, gerador de formas de onda, analisador lógico e fontes ajustáveis num equipamento USB controlado pelo WaveForms. Permite observar e gerar sinais analógicos e digitais no mesmo ambiente.
Aplicação pedagógica
Equipa postos com computador para eletrónica analógica e digital. Permite gerar sinais e medir a resposta dos circuitos, relacionando os resultados com os modelos estudados. Com microcontroladores, apoia a observação de PWM e a análise de comunicações I²C, SPI e UART.
Características técnicas
- Osciloscópio: 2 canais diferenciais, 14 bits, até 125 MS/s por canal
- Largura de banda analógica: 9 MHz; 30+ MHz com adaptador BNC
- Gerador: 2 canais, 14 bits, até 125 MS/s
- Linhas digitais: 16 entradas/saídas
- Fontes ajustáveis: +0,5 a +5 V e −0,5 a −5 V
- Software: WaveForms para Windows, macOS e Linux
Incluído
- Analog Discovery 3
- Caixa de projeto
- Cabo USB-C
- Cabo de sinais 2 × 15 vias
- 5 conectores de 6 pinos
- Etiquetas do cabo
Notas de utilização
- Requer computador e WaveForms. Adaptador e sondas BNC adquiridos separadamente; o adaptador é necessário para 30+ MHz.
- Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.
Recursos para professores
