Conjunto de equipamentos TP 201
Descrição concisa dos princípios mais importantes da tecnologia de comando eletropneumática
A formação básica em tecnologia de controlo eletropneumático é o objetivo do conjunto de equipamentos Eletropneumática, nível básico (TP 201). Adquirem-se conhecimentos sobre o funcionamento e o uso dos componentes pneumáticos e elétricos. A atenção centra-se nas válvulas solenoide, nos sensores de proximidade eletrónicos e nos controladores de relé. Adaptado de forma ótima aos meios de formação, que proporcionam tarefas ilustrativas do projeto.
Objectivos de aprendizagem
- Controladores eletropneumáticos simples
- Estrutura e função de componentes elétricos e pneumáticos
- Cálculos dos parâmetros básicos
- Ligações lógicas e circuitos de retenção
- Resolução de problemas em circuitos eletropneumáticos simples
Benefícios
- Componentes de qualidade industrial
- Estrutura dos controladores praticamente sem materiais consumíveis nem ferramentas
- Ligação das bobinas solenoide através de conectores de segurança tipo tomada de 4 mm
- Controlador elétrico com relé
- Entrega num organizador transparente para Systainer e gaveta
Mais informações
O número e a construção dos componentes do conjunto de equipamentos e os projetos dos meios de formação são perfeitamente coordenados. Isto significa que os princípios básicos essenciais podem ser ensinados com pouco esforço.
Os componentes podem ser dispostos de forma variável, sem ferramentas com uma única mão numa placa perfilada com uma distância entre ranhuras de 50 mm ou na estrutura de montagem ER para configurar uma grande variedade de controladores pneumáticos. Todas as conexões pneumáticas e elétricas estão situadas de maneira conveniente, acessíveis na parte superior dos componentes.
Os componentes pneumáticos estão equipados com conexões rápidas roscadas para tubos de plástico de 4 x 0,75 mm para tipos de tubos calibrados externamente. Os componentes elétricos têm tomadas de segurança de 4 mm. Todos os componentes são elaborados com qualidade industrial.

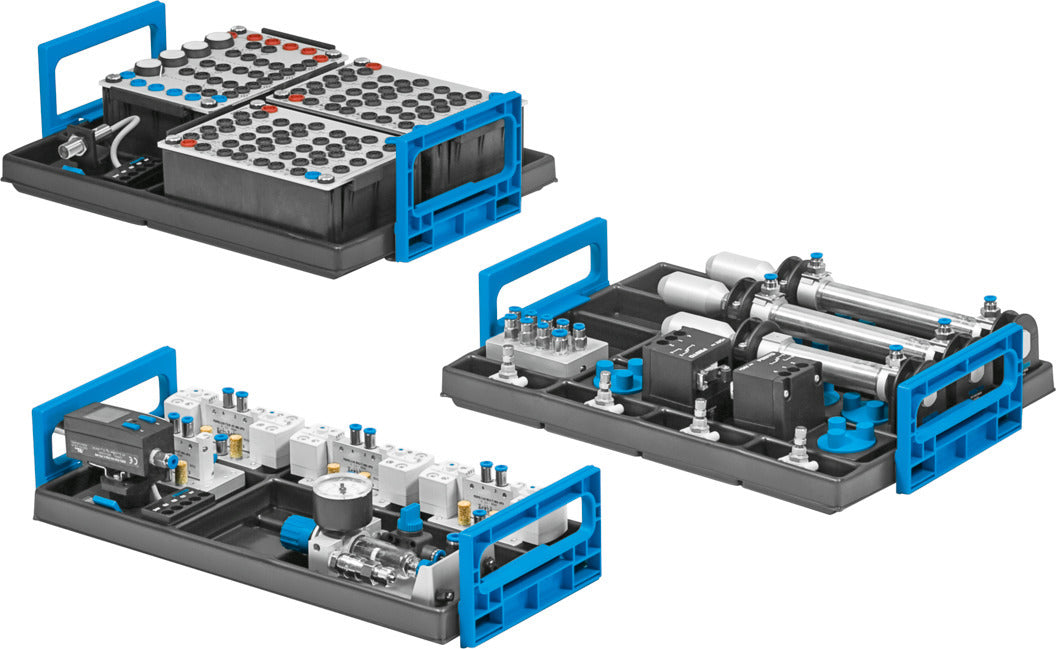

Os componentes são entregues em organizadores práticos. Os organizadores cabem tanto nas gavetas dos móveis do laboratório como num Systainer. O volume de entrega inclui símbolos adesivos para identificar com clareza a localização dos componentes no organizador.
