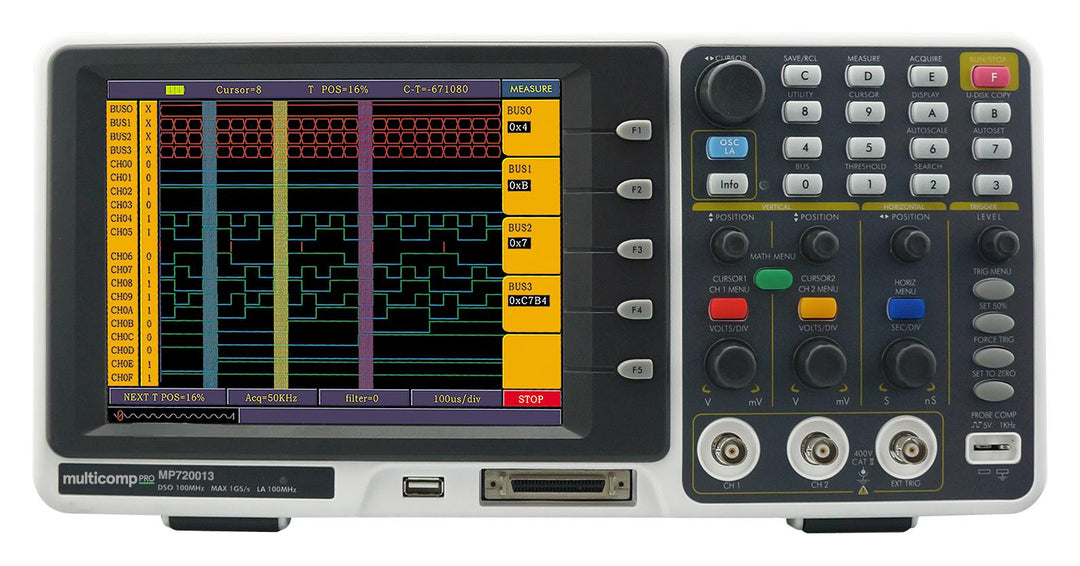

O MP720013 combina um osciloscópio digital de dois canais analógicos e 100 MHz com um analisador lógico de 16 entradas. O módulo de medição lógica integra o fornecimento deste modelo. O equipamento disponibiliza um ecrã a cores de 8 polegadas, medições automáticas, cursores e transferência de dados por USB para trabalhos de eletrónica analógica e digital.
Aplicação pedagógica
Permite desenvolver atividades de análise de sinais analógicos e de sequências digitais no mesmo posto de trabalho. Em lógica e microcontroladores, os alunos podem observar estados, relações entre relógio e dados e condições de disparo num conjunto de linhas. No modo osciloscópio, podem medir amplitude, período, frequência e desfasamento em circuitos de baixa tensão.
Características técnicas
- Modelo: MP720013 EU-UK
- Canais de osciloscópio: 2 analógicos e 1 entrada de disparo externo
- Largura de banda analógica: 100 MHz
- Amostragem analógica: Até 1 GS/s com um canal; 500 MS/s por canal com dois canais
- Resolução vertical: 8 bits
- Memória analógica: 2 Mpts por canal
- Sensibilidade vertical: 2 mV/div a 10 V/div
- Base de tempo: 2 ns/div a 100 s/div
- Entradas de analisador lógico: 16 digitais; módulo lógico incluído
- Amostragem lógica: 20 S/s a 1 GS/s
- Memória lógica: Até 4 Mpts por canal; 16 kpts a 250 MS/s, 500 MS/s e 1 GS/s
- Limiar lógico: Ajustável entre −6 V e +6 V
- Ecrã: LCD a cores de 8 polegadas, 640 × 480 píxeis
- Análise: 20 medições automáticas, cursores e FFT; apresentação lógica binária, decimal e hexadecimal
- Interfaces: USB host e USB device; VGA opcional
- Alimentação: 100–240 V CA, 50/60 Hz; cabos UK/EU
- Dimensões (L × A × P): 370 × 180 × 120 mm
Incluído
- Osciloscópio MP720013 EU-UK
- Módulo de medição do analisador lógico de 16 canais
- Duas sondas passivas
- Cabo USB e cabos de alimentação UK/EU
- Ferramenta de ajuste das sondas
- Documentação e CD-ROM indicados na composição do modelo
Notas de utilização
- O módulo lógico faz parte deste fornecimento. A profundidade de memória lógica depende da taxa de amostragem selecionada.
- As massas dos canais analógicos são comuns e os canais não estão eletricamente isolados. Respeitar os limites específicos das entradas analógicas, digitais e das sondas, e a ligação de proteção à terra.
- Não medir diretamente a rede de alimentação CA. Consultar o manual antes de ligar o equipamento a qualquer circuito.
- Bolsa de transporte e interface VGA são acessórios opcionais.
- Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.
