Osciloscópio portátil isolado B&K Precision 2515B, 100 MHz, 2 canais e multímetro 4458572

O 2515B reúne dois canais de osciloscópio isolados, um multímetro True RMS e funções de registo num instrumento portátil a bateria. A largura de banda de 100 MHz permite observar sinais de eletrónica e de controlo, enquanto o isolamento entre entradas apoia medições com referências diferentes, dentro dos limites definidos pelo fabricante. O ecrã de 5,6 polegadas e o registo de tendências facilitam a comparação de sinais e grandezas ao longo do tempo.

Aplicação pedagógica

Na formação profissional em eletrónica, automação e manutenção, permite estudar referências de potencial, medições flutuantes e aquisição de transitórios. O multímetro e os registos ajudam a relacionar valores numéricos com formas de onda. Os descodificadores I²C, SPI, UART, CAN e LIN apoiam a análise de comunicações em montagens didáticas. Para o ensino secundário, adequa-se a demonstrações orientadas e a atividades de projeto com procedimentos de medição definidos pelo docente.

Características técnicas

• Entradas do osciloscópio: 2 canais analógicos com isolamento entre si; isolamento também face ao multímetro, alimentação e interfaces USB
• Largura de banda: 100 MHz
• Amostragem em tempo real: Até 1 GS/s com um canal ativo; até 500 MS/s por canal com os dois canais ativos
• Memória de aquisição: Até 12 Mpts com um canal ativo; até 6 Mpts por canal com os dois canais ativos
• Conversão vertical: 8 bits
• Ecrã: TFT LCD a cores de 5,6 polegadas, 640 × 480 píxeis
• Multímetro: 6000 contagens; True RMS para tensão e corrente AC; tensão AC/DC, corrente AC/DC, resistência, capacidade, díodo e continuidade
• Análise e registo: FFT, 38 medições automáticas, registo do osciloscópio e gráficos de tendência
• Descodificação série: I²C, SPI, UART, CAN e LIN
• Bateria: Iões de lítio, 6900 mAh; autonomia típica até 4 horas
• Ligações: USB host para memória USB e micro-USB para ligação ao computador

Incluído

• Osciloscópio portátil 2515B
• Duas sondas passivas de 250 MHz, 10×, adequadas à variante isolada
• Adaptador de alimentação
• Cabo USB
• Adaptadores de corrente (shunts) de 600 mA e 10 A
• Bolsa de transporte
• Bateria recarregável

Notas de utilização

• O isolamento dos canais não dispensa a verificação das categorias de medição e dos limites do instrumento, das sondas e dos acessórios no manual.
• O limite admissível depende da ligação e da sonda utilizada. Preparar as ligações com o circuito sem tensão sempre que aplicável e utilizar os acessórios previstos para a medição.
• Os máximos de 1 GS/s e 12 Mpts referem-se ao funcionamento com apenas um canal ativo.

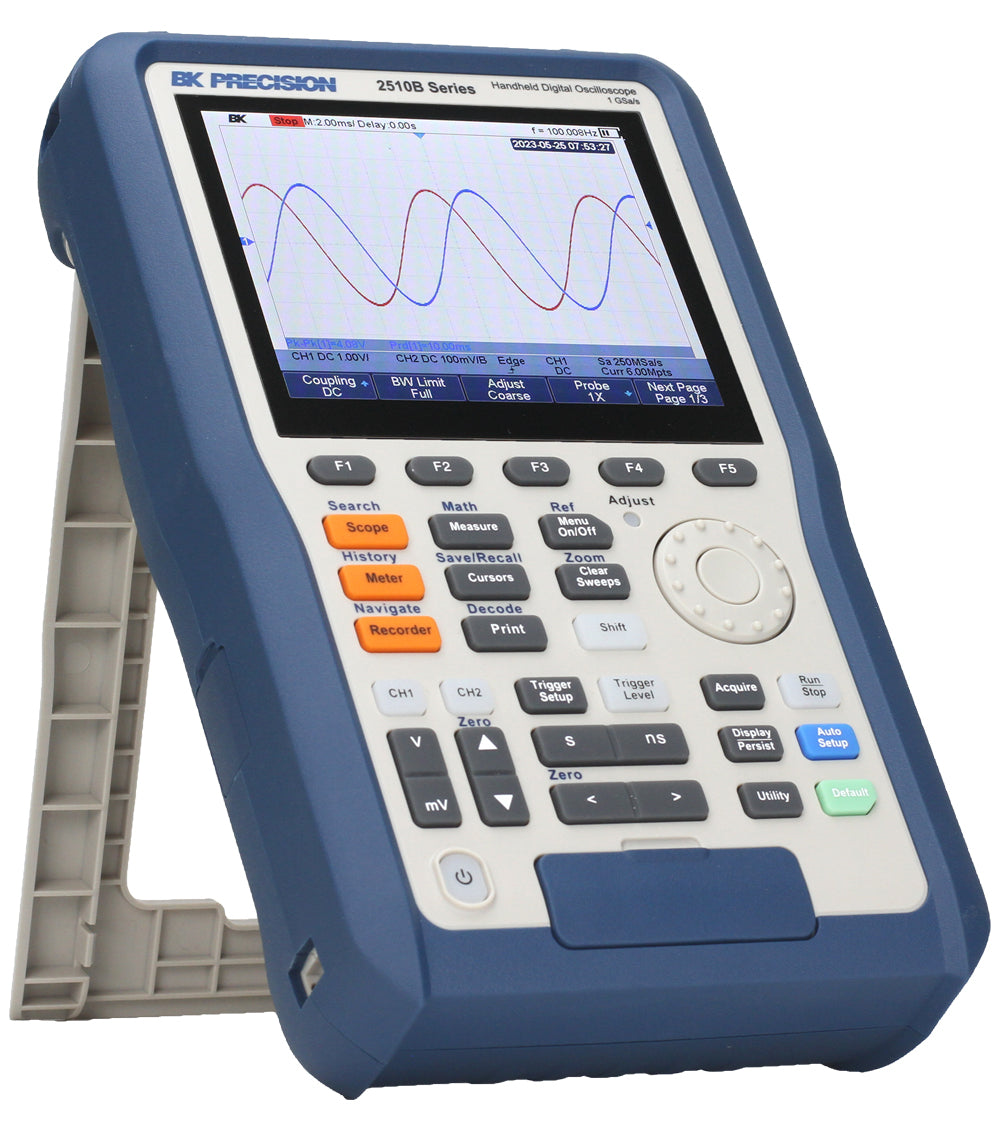

• Fotografia oficial da série 2510B. As especificações referem-se ao modelo 2515B.
• Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.

Recursos para professores

• Ficha técnica 4458572 - Português (Portugal), PDF, 3 páginas
