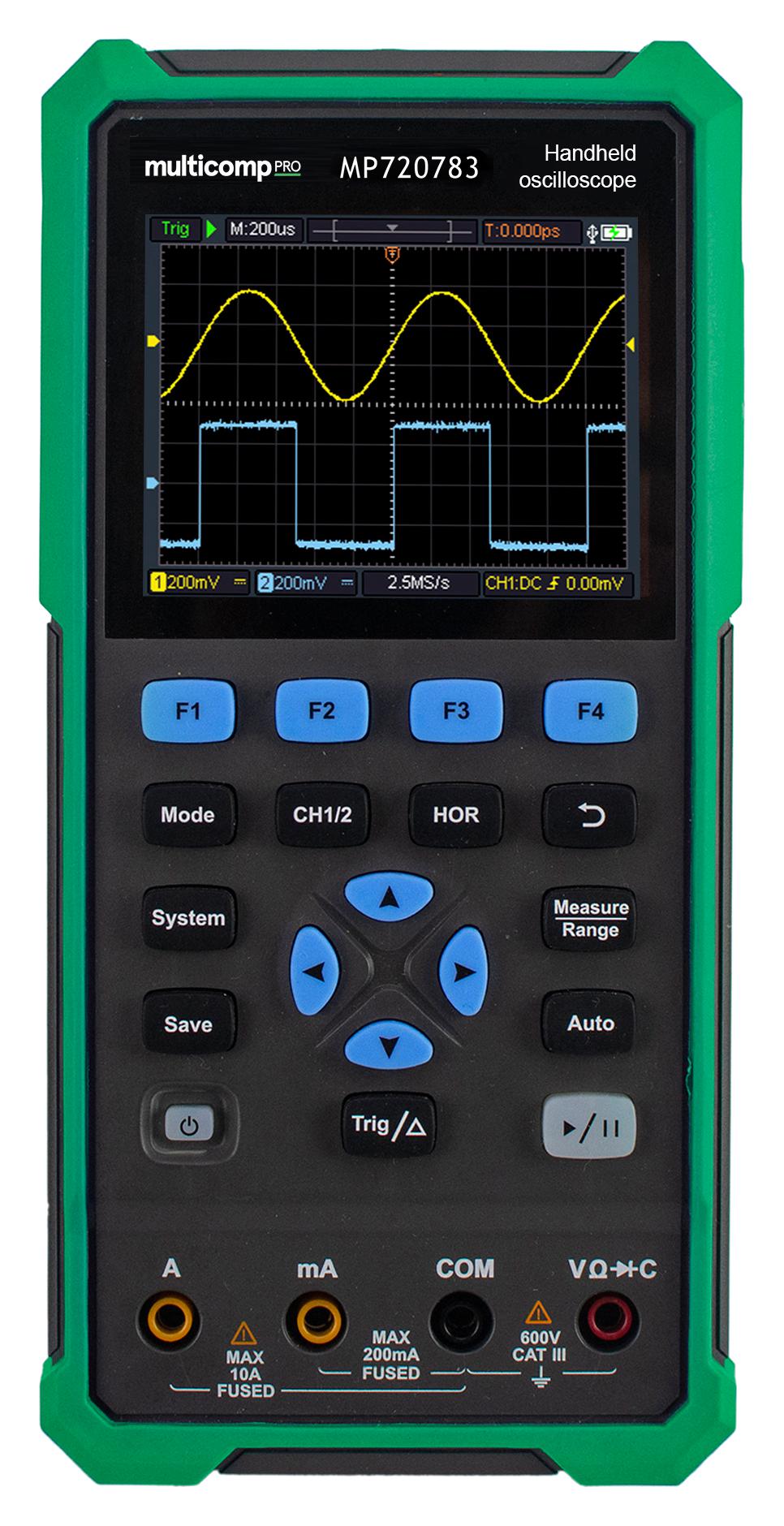

Osciloscópio portátil Multicomp Pro MP720783 com multímetro e gerador, 70 MHz, usado para testes eletrônicos.
Multicomp Pro

Osciloscópio portátil Multicomp Pro MP720783, 70 MHz, com multímetro e gerador 3703267

3703267

Se não houver stock disponível, geralmente é entregue em 2/3 semanas.
€293,52
/
Imposto incluído. Envio calculado na finalização da compra.

O MP720783 combina um osciloscópio de dois canais, um multímetro digital e um gerador de formas de onda num aparelho portátil. O osciloscópio oferece 70 MHz de largura de banda e amostragem até 250 MS/s; o gerador disponibiliza uma saída sinusoidal até 25 MHz. A alimentação por bateria e a ligação USB-C permitem organizar atividades de diagnóstico e ensaio fora de uma bancada fixa.

Aplicação pedagógica

No ensino secundário e na formação profissional, permite gerar um sinal, aplicá-lo a um circuito didático e observar a resposta com o mesmo equipamento. Apoia experiências com filtros, sinais PWM, amplitude, frequência e fase. O multímetro ajuda a relacionar a leitura numérica com a forma de onda. A referência comum dos dois canais permite trabalhar explicitamente o planeamento das ligações em montagens de baixa tensão.

Características técnicas

  • Entradas do osciloscópio: 2 canais analógicos, não isolados, com referência comum
  • Largura de banda: 70 MHz
  • Amostragem do osciloscópio: Até 250 MS/s
  • Memória de aquisição: 6 kpts
  • Ecrã: LCD a cores de 3,5 polegadas, 320 × 240 píxeis
  • Multímetro: 4½ dígitos, até 20000 contagens; tensão, corrente, resistência, capacidade, díodo e continuidade
  • Gerador incorporado: 1 saída; sinusoidal até 25 MHz, quadrada até 5 MHz, rampa até 1 MHz e arbitrária até 5 MHz
  • Gerador: resolução e memória: 14 bits; comprimento de forma de onda até 8 kpts
  • Ligações e alimentação: USB-C para comunicação com computador e alimentação; funcionamento com bateria de iões de lítio tipo 18650
  • Autonomia indicada: Até 6 horas, conforme as condições de utilização

Incluído

  • Osciloscópio portátil MP720783
  • Duas sondas passivas
  • Adaptador de alimentação com opções de ficha EU/UK
  • Cabo USB
  • Cabos de ensaio do multímetro
  • Ferramenta de ajuste das sondas
  • Cabo BNC para garras crocodilo
  • Bolsa de transporte
  • Guia rápido

Notas de utilização

  • Os dois canais do osciloscópio não são isolados. Utilizar uma referência comum; não ligar as massas das sondas a pontos de potencial diferente.
  • Os limites do multímetro são diferentes dos limites de entrada do osciloscópio. Consultar o manual e selecionar sondas e acessórios adequados ao circuito.
  • Não efetuar medições na alimentação primária da rede com o aparelho ligado ao adaptador ou a um computador alimentado pela rede, conforme o manual.
  • 25 MHz é o máximo da onda sinusoidal do gerador; os limites das restantes formas de onda são inferiores.
  • Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.
