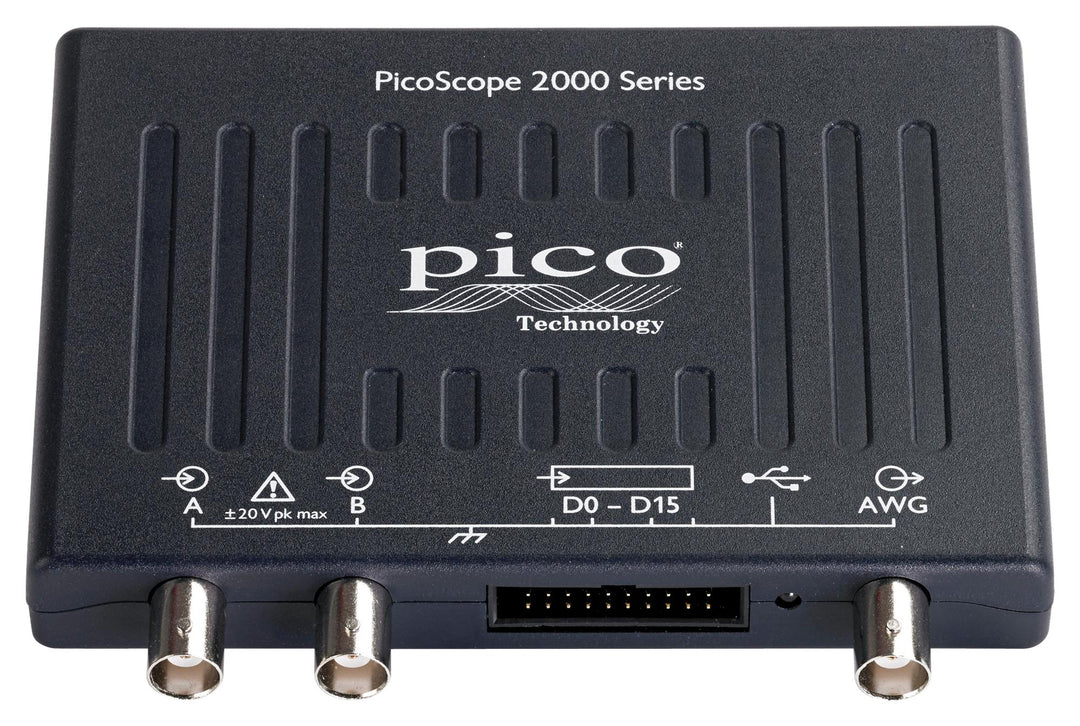

Osciloscópio USB PicoScope 2206B MSO — 50 MHz, 2 canais analógicos e 16 digitais 2535480
2535480
Osciloscópio de sinais mistos ligado e alimentado por USB, com duas entradas analógicas BNC e 16 entradas digitais. Permite observar sinais e descodificar comunicações no computador, combinando osciloscópio, analisador lógico, análise de espectro e gerador de formas de onda.
Aplicação pedagógica
Para postos de eletrónica e sistemas embebidos com computador. Os alunos podem relacionar uma tensão analógica com os estados de um barramento digital, observar PWM e analisar I²C, SPI ou UART. A memória de aquisição permite ampliar eventos capturados e comparar temporizações sem repetir a montagem.
Características técnicas
- Entradas: 2 analógicas BNC + 16 digitais
- Largura de banda analógica: 50 MHz (−3 dB)
- Resolução analógica: 8 bits; melhoria por software até 12 bits
- Amostragem em tempo real: Até 1 GS/s; depende dos canais e portas digitais ativos
- Memória de aquisição: 32 milhões de amostras, partilhadas pelos canais ativos
- Gamas analógicas: ±20 mV a ±20 V; acoplamento AC/DC
- Entradas digitais: 2 grupos de 8 entradas; limiares ajustáveis de −5 V a +5 V
- Gerador integrado: Funções e formas arbitrárias até 1 MHz; saída até ±2 V
- Ligação e alimentação: USB 2.0; alimentação pelo computador
- Software: PicoScope 7 para Windows, macOS e Linux; PicoLog 6 e PicoSDK disponíveis
- Dimensões: 130 × 104 × 18,8 mm, incluindo conectores e pés
Incluído
- PicoScope 2206B MSO
- 2 sondas passivas TA375 de 100 MHz, comutáveis 1:1/10:1
- Cabo USB 2.0
- Cabo de entradas digitais TA136
- 20 pinças de teste lógico
- Guia de início rápido
Notas de utilização
- Requer computador com software compatível. A taxa máxima de 1 GS/s não corresponde à transferência contínua por USB nem é garantida simultaneamente em todas as entradas.
- As entradas BNC são referidas à massa e não são canais isolados. Não ligar diretamente à rede elétrica; respeitar os limites do instrumento, das sondas e dos acessórios e consultar o manual antes da medição.
- A resolução nativa é de 8 bits; o modo melhorado até 12 bits é um tratamento por software, com condições diferentes de uma conversão nativa de 12 bits.
- Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.
