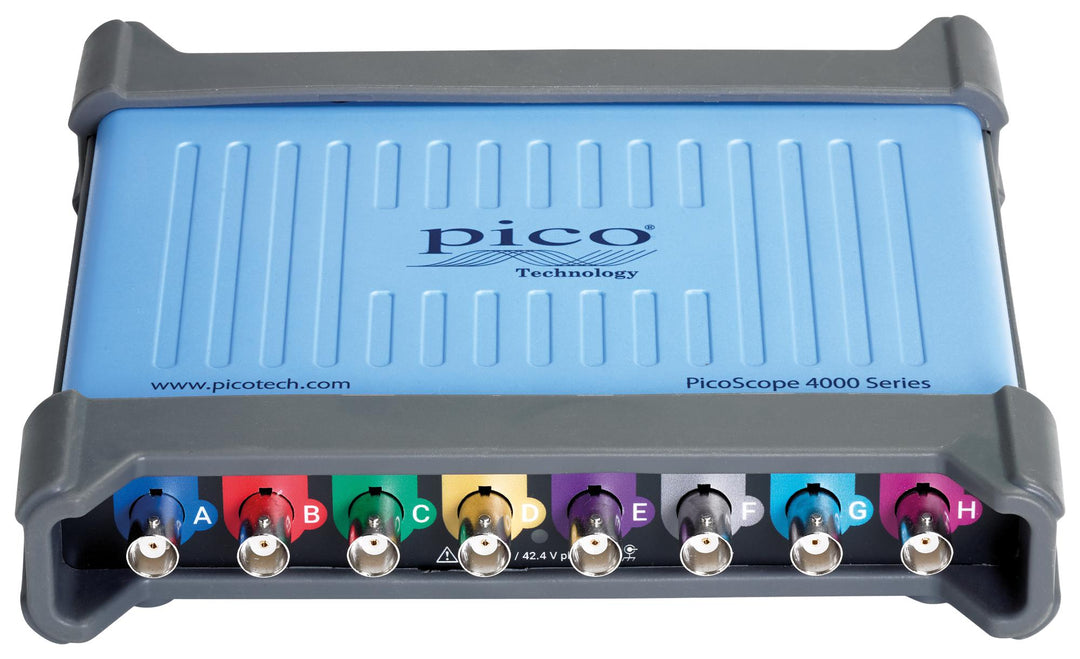

Osciloscópio USB PicoScope 4824A da Pico Technology com 8 canais, 12 bits, 20 MHz e kit com 4 sondas.
Pico Technology

Osciloscópio USB PicoScope 4824A — 8 canais, 12 bits, 20 MHz, kit com 4 sondas 3625401

3625401

Se não houver stock disponível, geralmente é entregue em 2/3 semanas.
€3.669,34
/
Imposto incluído. Envio calculado na finalização da compra.

Osciloscópio USB de oito entradas analógicas, resolução nativa de 12 bits e memória partilhada de 256 milhões de amostras. Permite comparar vários sinais no mesmo registo e inclui um gerador de funções e formas arbitrárias. O kit PQ290 é fornecido com quatro sondas passivas.

Aplicação pedagógica

Para aquisição multissinal em eletrónica, sensores e sistemas de controlo. Permite observar simultaneamente entradas, saídas e sinais intermédios de uma montagem, comparar desfasamentos e analisar transientes. A resolução de 12 bits favorece o estudo de pequenas variações de tensão; os registos podem ser explorados em aulas de diagnóstico e validação experimental.

Características técnicas

  • Entradas analógicas: 8 canais BNC
  • Resolução nativa: 12 bits; melhoria por software até 16 bits
  • Largura de banda (−3 dB): 20 MHz; 10 MHz nas gamas de ±10 mV e ±20 mV
  • Amostragem em tempo real: Até 80 MS/s com até 4 canais ativos; 40 MS/s com 5 a 8 canais ativos
  • Memória: 256 milhões de amostras, partilhadas pelos canais ativos
  • Gamas de entrada: ±10 mV a ±50 V, em 12 gamas; acoplamento AC/DC
  • Limite de entrada: ±50 V DC ou 42,4 V de pico AC
  • Impedância de entrada: 1 MΩ em paralelo com 19 pF
  • Gerador arbitrário: 14 bits, até 80 MS/s
  • Ligação e alimentação: USB 3.0 SuperSpeed; compatível com USB 2.0; alimentado por USB
  • Software: PicoScope 7, PicoLog 6 e PicoSDK; suporte Windows, macOS e Linux
  • Dimensões: 190 × 170 × 40 mm, incluindo conectores

Incluído

  • PicoScope 4824A de 8 canais
  • 4 sondas passivas TA375 de 100 MHz, comutáveis 1:1/10:1
  • Cabo USB 3.0 de 1,8 m
  • Guia de início rápido

Notas de utilização

  • O kit tem oito entradas, mas inclui quatro sondas. Para utilizar oito sondas em simultâneo é necessário prever quatro sondas adicionais ou ligações de medição adequadas.
  • A taxa de amostragem e a memória disponíveis dependem dos canais ativos. Os 80 MS/s não são garantidos com os oito canais ativos.
  • Requer computador e software compatível; USB 3.0 é recomendado. A melhoria até 16 bits é por software e não altera a resolução nativa de 12 bits.
  • As entradas não são diferenciais isoladas. O fabricante proíbe a ligação direta à rede e a medição de sinais perigosos em tensão; respeitar os limites do manual e dos acessórios.
  • Disponibilidade e prazo de entrega sujeitos a confirmação no orçamento.
