Acelerómetro de alta aceleração (-25 a 25 g) 024.BT11i

Aplicação didática

Mede acelerações elevadas em experiências de movimento, impacto e colisão.

Princípio de funcionamento

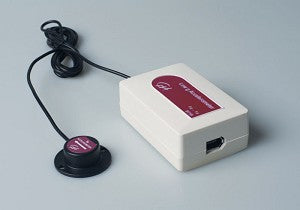

O Acelerómetro High g BT11i mede a aceleração na gama entre -25,0 g (-245,0 m/s²) e 25,0 g (245,0 m/s²). O elemento de deteção do sensor é montado dentro da caixa redonda e a seta no rótulo desta caixa marca a direção em que a aceleração é medida. A gama de medição do Acelerómetro High g permite medir acelerações produzidas durante experimentos de colisão, mas soltar o Acelerómetro em uma superfície dura a partir de até alguns centímetros pode produzir aceleração de cem g's.

Destaques

• Elemento sensor instalado numa caixa circular
• A seta da caixa indica o sentido da medição

Dados técnicos

• Gama: -25 a 25 g (-245 a 245 m/s²)
• Gama de medição: -25.0 g .. 25.0 g or -245 m/s² .. 245 m/s².
• Resolução: 0.02 g.
• Precisão: 0.2 g.
• Taxa máxima de amostragem: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2).

Compatibilidade e ligações

• Ligação às entradas analógicas BT das interfaces CMA compatíveis.
• Utilização com CoachLab II+, WiLab e VinciLab 2, de acordo com a taxa de amostragem indicada.

Experiências sugeridas

• Análise de impactos e colisões
• Estudo de movimentos com acelerações elevadas

Segurança e cuidados de utilização

• NÃO solte o sensor diretamente em uma superfície sólida, isso danificará o sensor.
• Atenção: O cabo do sensor BT - IEEE1394 necessário para conectar o sensor a uma interface não é fornecido com o sensor e deve ser adquirido separadamente (CMA Art.

Recursos para professores

• Manual do produto 024.BT11i
