Sensor de corrente sem fios (-3 a 3 A) W08

Aplicação didática

Mede corrente em circuitos AC e DC sem limitar a montagem com cabos de interface.

Princípio de funcionamento

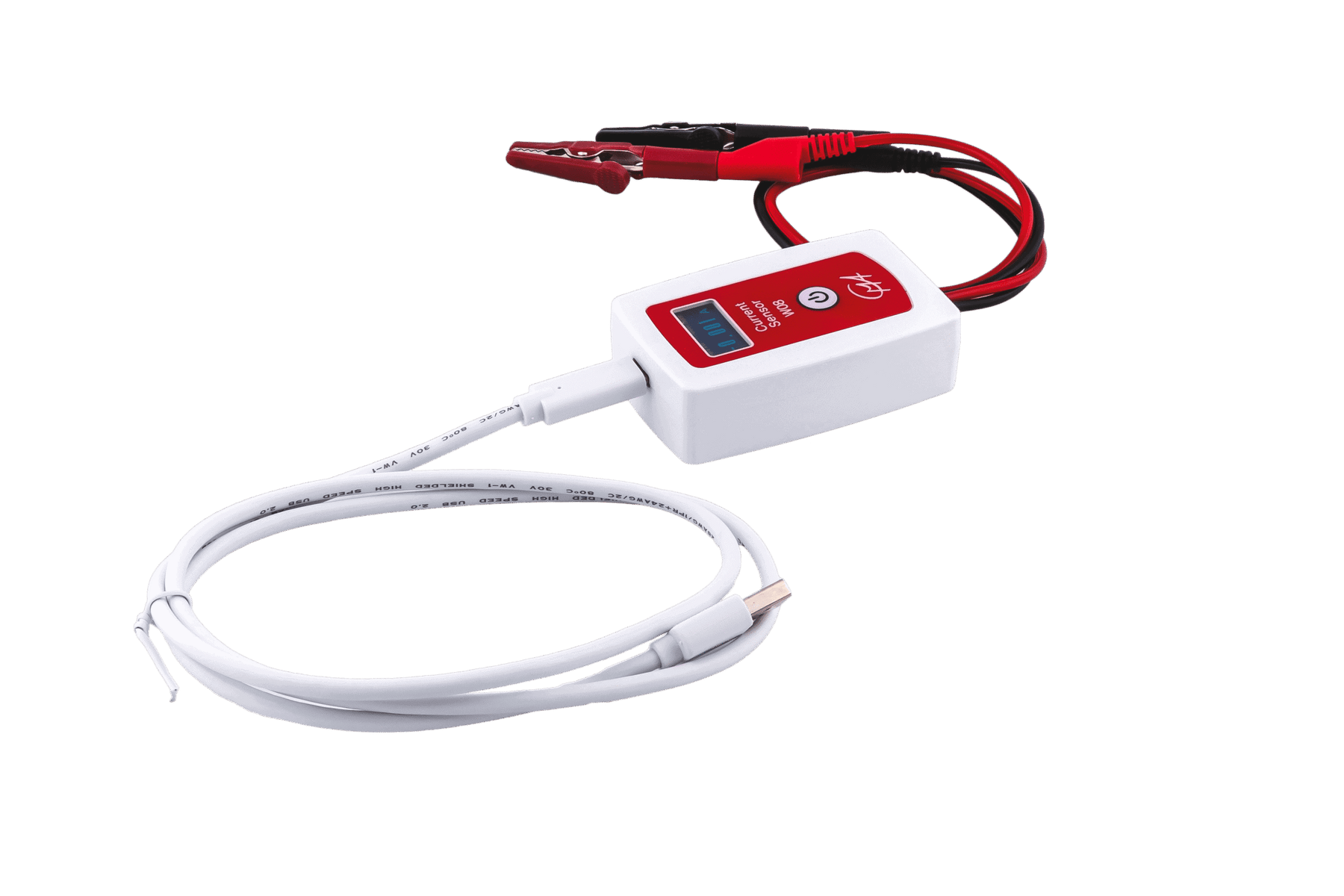

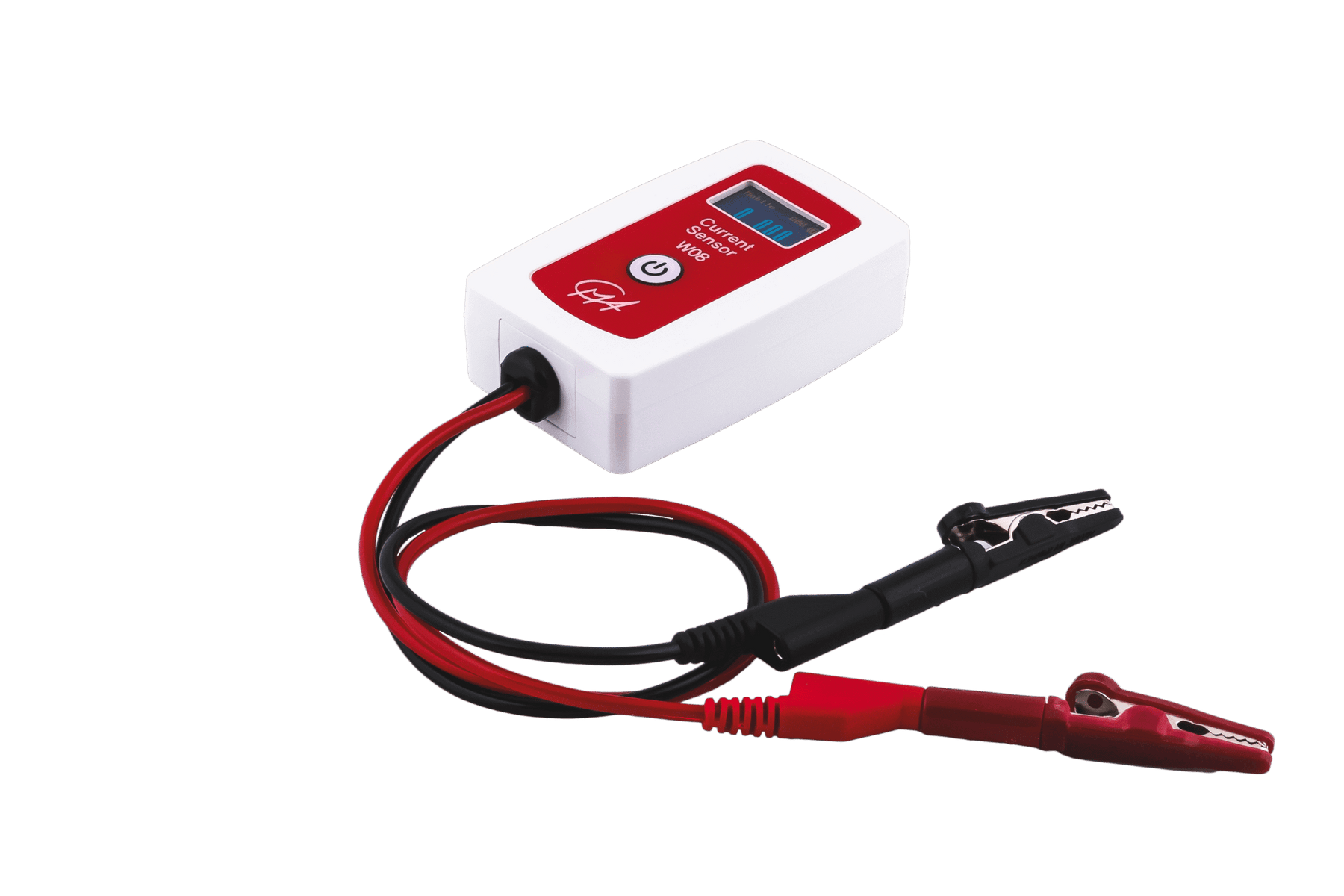

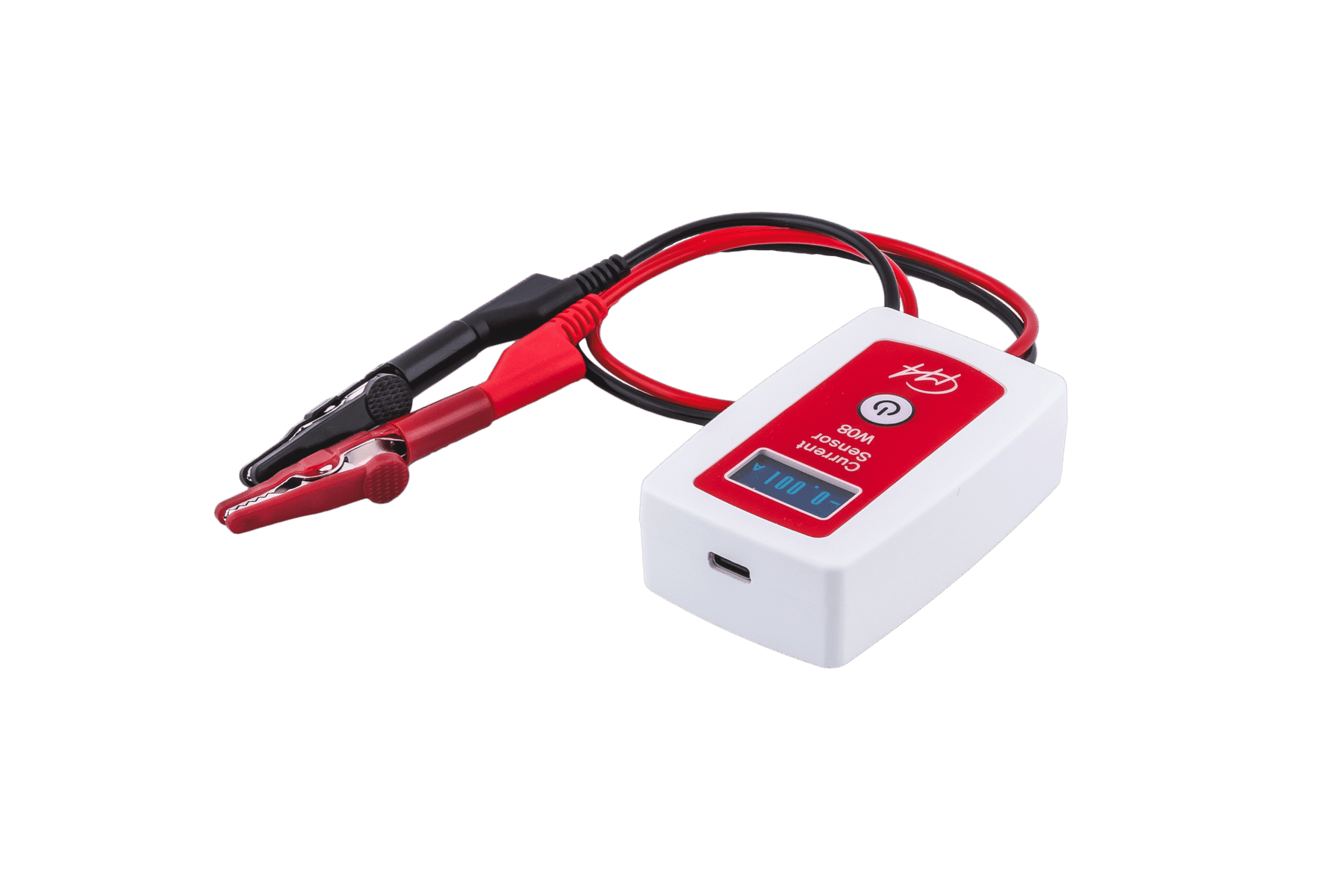

The wireless current sensor W08 is a general-purpose sensor to measure currents in AC and DC circuits in the range between -3 and +3 A. The sensor is equipped with two 4-mm banana plugs and two additional alligator clips are delivered with the sensor. The Current sensor should be placed in series with the circuit component through which the current will be measured. Currents in either direction can be measured.

Destaques

• Medição bidirecional
• Ligação em série ao componente

Dados técnicos

• Gama: -3 a 3 A
• Fichas banana de 4 mm
• Gama de medição: Differential -3 .. +3 A.
• Resolução: 0.001 A.
• Precisão: ±0.3%.
• Max. current protection: ± 5 A.
• Max. Voltage: ± 15 V (protection until 30V).
• Resistance between inputs: 0.01 O / 2W.
• Taxa máxima de amostragem: 100 Hz wireless or 1 kHz via USB.
• Autonomia: 12h when full (rechargeable).
• Ligações: Bluetooth 5, Low Energy (Mac, Android, iOS) Bluetooth 2.1, Classic (Windows) or USB-C 2.0.

Compatibilidade e ligações

• Software Coach 7 e Coach 7 Lite.
• Computadores Windows e macOS, Chromebooks e dispositivos Android e iOS.
• Ligação sem fios por Bluetooth e ligação por cabo USB-C.

Experiências sugeridas

• Estudo da lei de Ohm
• Análise de circuitos elétricos

Recursos para professores

• Documentação oficial do produto W08
• Guia de utilização dos sensores sem fios
