Aplicação didática
Funciona como sistema móvel de aquisição de dados, autonomamente ou ligado a tablets e computadores.
Princípio de funcionamento

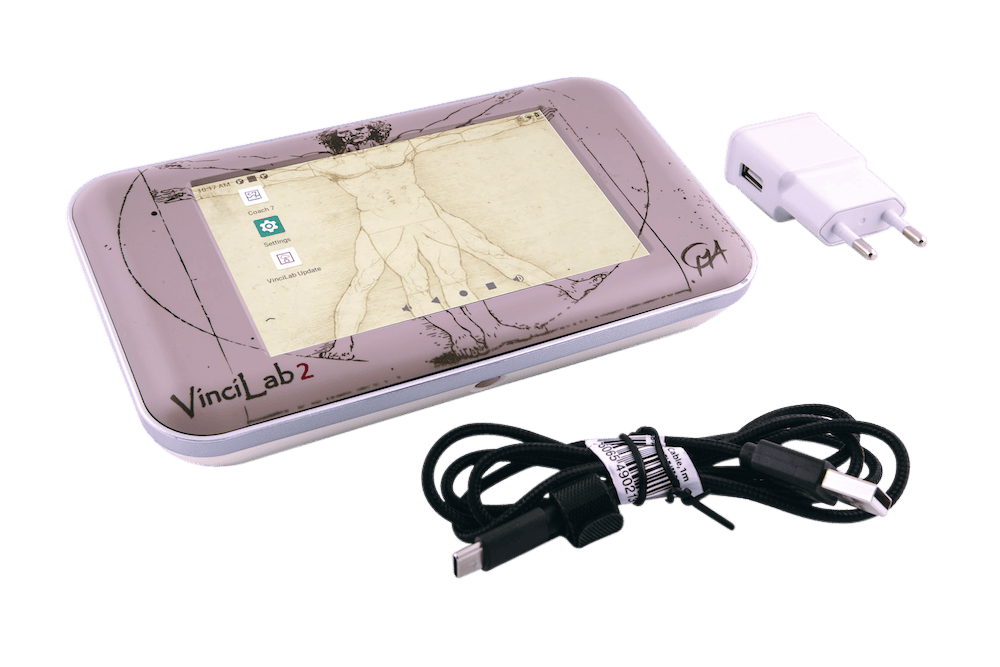

O VinciLab 2 é um moderno e avançado sistema de coleta de dados gráficos móveis, que pode ser usado de forma autônoma, com tablets ou computadores. É um dispositivo Android portátil equipado com dois processadores, um processador principal para controlar o sistema operacional e a ecrã do dispositivo e um processador de medição para controlar a medição a taxas de amostragem de até 1 MHz. O VinciLab 2 possui uma ecrã sensível ao toque colorida de 5" (capacitiva) e está equipado com Wi-Fi e Bluetooth.
Destaques
- Dispositivo portátil Android com dois processadores
- Processador dedicado às medições
Dados técnicos
- Taxa de amostragem até 1 MHz
- Sistema operativo: Android.
- Ecrã: 5” (800 x 480 pixel) Capacitive Color Touch Screen.
- RAM MEMORY: 2 GB.
- USER MEMORY: 8 GB of flash memory for applications and user files. Expandable with a USB flash drive.
- Alimentação: Rechargeable battery / Power adapter.
- Conectividade: Wi-Fi 802.11 b/g/n, Bluetooth® 2.1 + EDR.
- Ligação ao computador: Mini USB C port for communication and powering.
- Porta USB: Full USB port for USB peripherals.
- Outras portas: Audio In: for external microphone, Audio Out: DC and AC voltage signals between -5 .. 5V (two channels available).

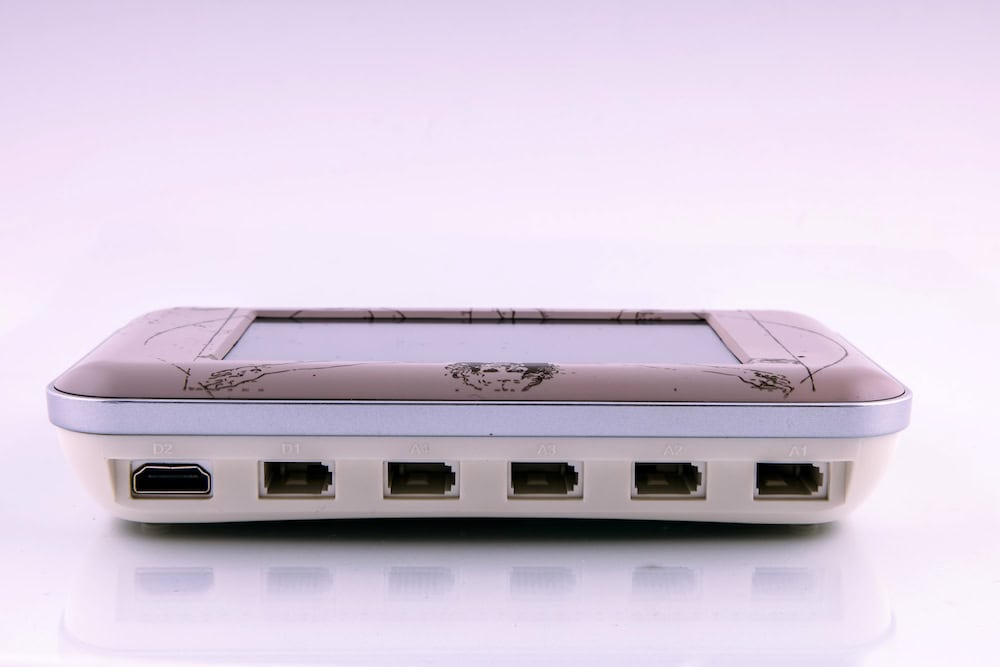

- Entradas de sensores: Four BT (right-hand) inputs, CMA BT sensors can be connected directly (incl. Motion Detector BT55i). Each sensor input can also work as a counter.
- Sensores integrados: 3-axis Accelerometer, Microphone.
- Resolução ADC: 12 bits.
- Taxa máxima de amostragem: Max. 1 MHz.
- OUTPUT D1: BT socket for connecting CMA Control Box.
- OUTPUT D2: HDMI port to connect external display.
- Software incluído: Android apps and Coach 7 app for data collection, graphing and analysis.
Compatibilidade e ligações
- Compatível com o software Coach 7 para aquisição, visualização e análise de dados.
Experiências sugeridas

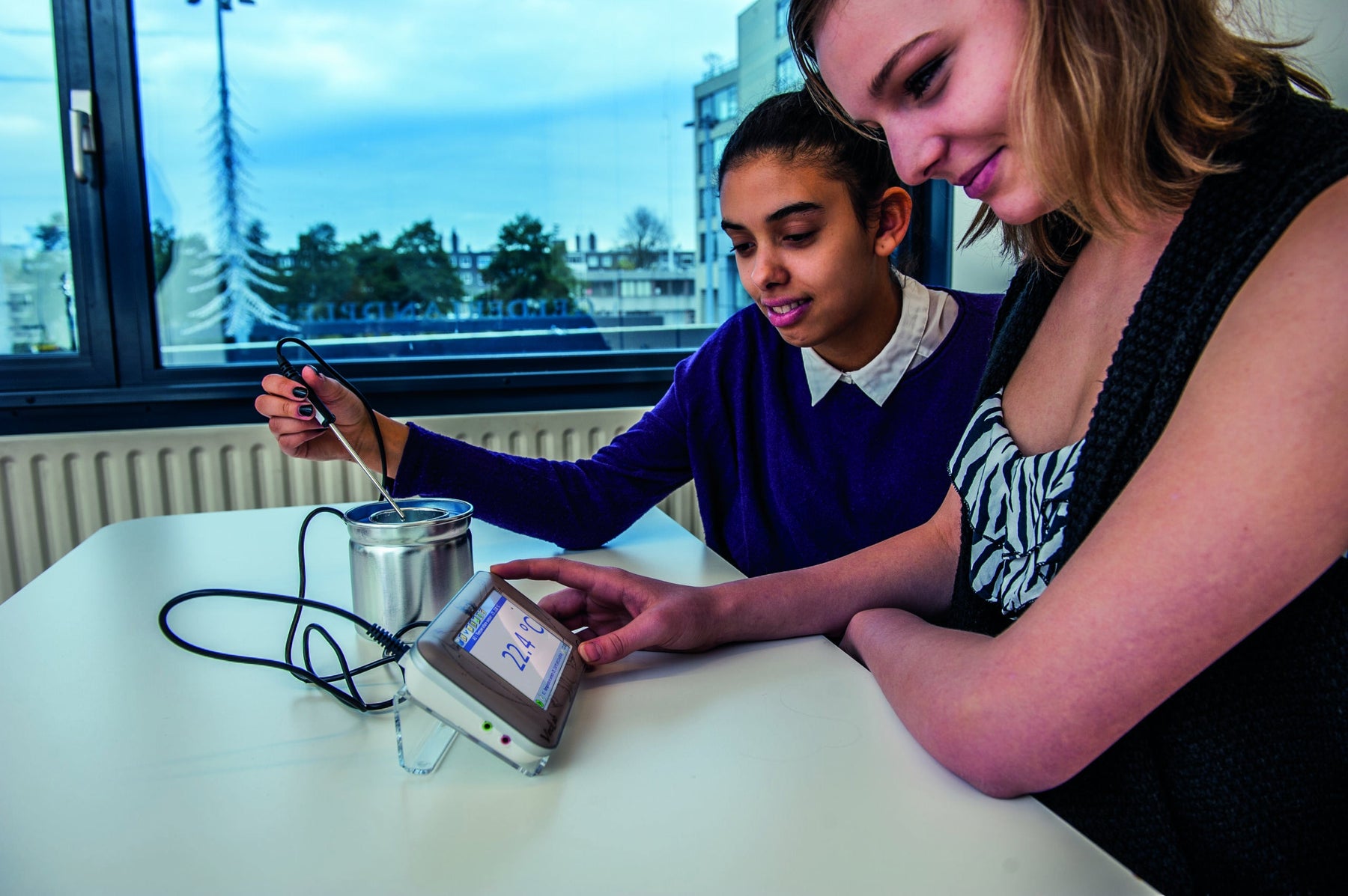

- Recolha e visualização de dados no laboratório e no exterior
Recursos para professores
