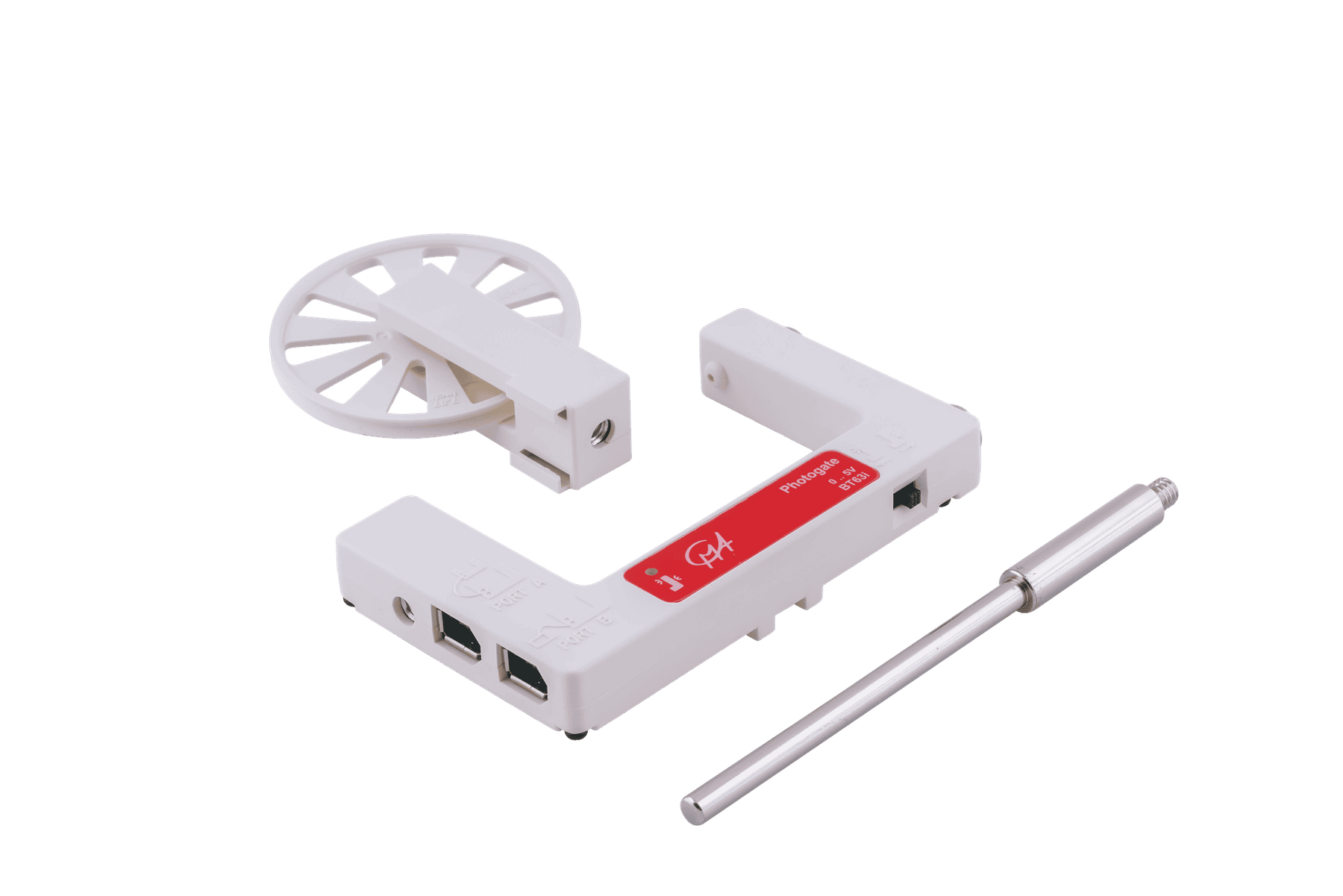

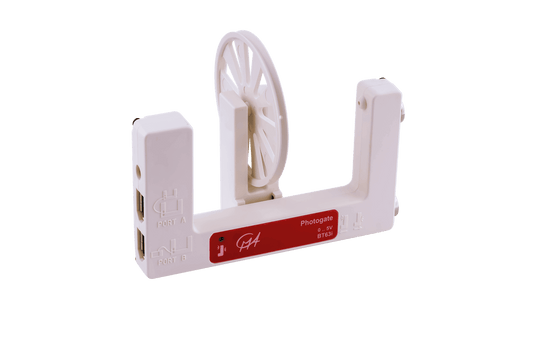

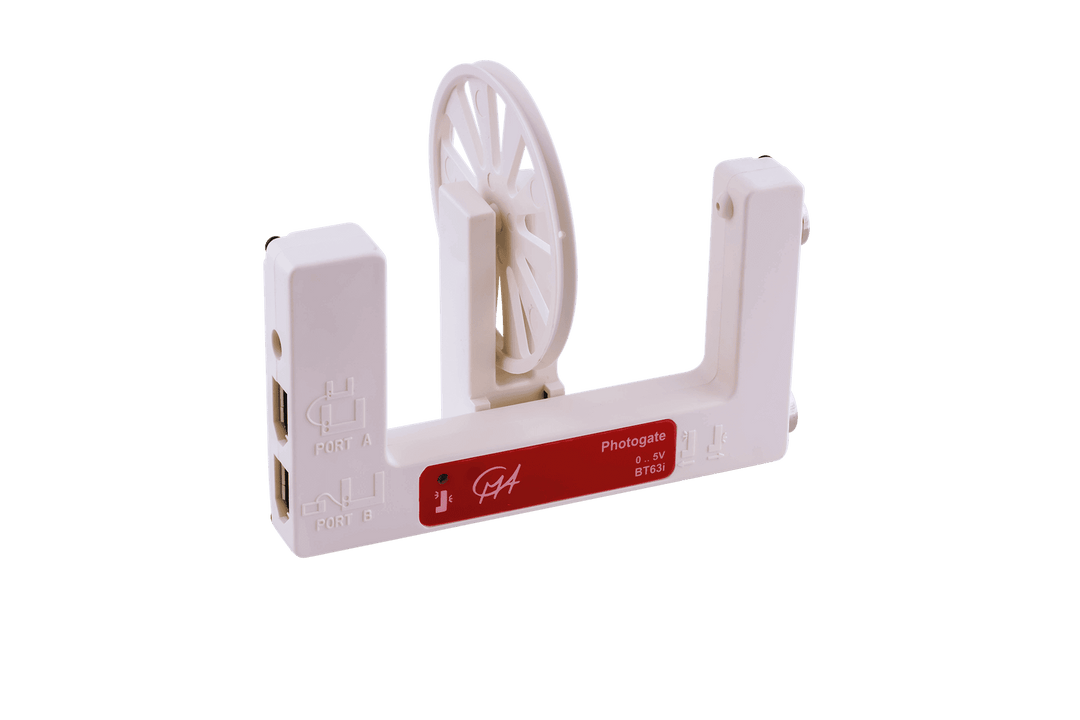

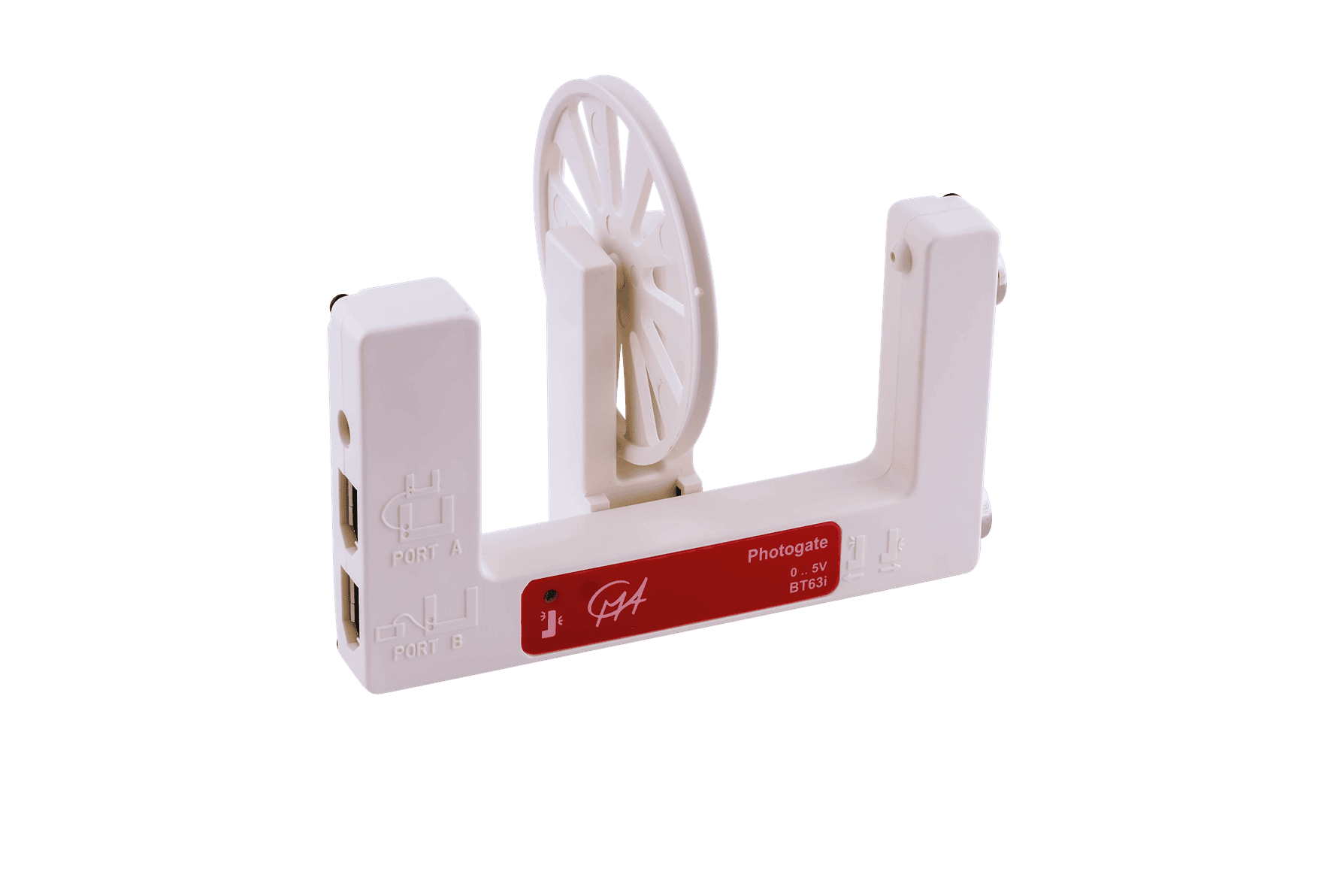

Fotocélula com roldana 024.BT63i

Aplicação didática

Deteta com elevada precisão a passagem de objetos e permite medições de tempo em experiências de movimento.

Princípio de funcionamento

O Light Gate BT63i consiste em dois detectores de luz e opera em dois modos, um modo de porta interna que permite detetar objetos que passam entre os braços da lightgate e um modo de porta externa (laser) para detetar objetos que passam fora dos braços do photogate. No modo de porta interna, um feixe infravermelho estreito é direcionado para um detector infravermelho rápido, que produz sinais muito precisos para o tempo. No modo de porta laser externa, um detector de luz visível rápida localizado em um dos braços do photogate responde à presença de um feixe de laser de baixa potência.

Destaques

• Dois detetores de luz
• Modos de barreira interna e externa com laser

Dados técnicos

• Feixe infravermelho no modo interno
• Gamas de medição: 0 .. 1000 count events / 0 .. 2m (distance) / 0 .. 25 mL (with drop counter).
• Resolução: 1 count event.
• Pulley details: Diameter: 0.067 m (0.064 m in the groove), Circumference: 0.21 m (0.20 m in the groove), Spokes: 10 Detection times Rise: 2 μs / Fall: 0.5 μs.
• Taxa máxima de amostragem: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2).
• Haste de montagem: 13 cm.

Compatibilidade e ligações

• Ligação às entradas analógicas BT das interfaces CMA compatíveis.
• Utilização com CoachLab II+, WiLab e VinciLab 2, de acordo com a taxa de amostragem indicada.

Experiências sugeridas

• Medição de tempos, velocidade e aceleração
• Experiências com roldana

Segurança e cuidados de utilização

• Este portão externo requer um laser de caneta visível (não fornecido).
• Atenção: O cabo do sensor BT - IEEE1394 necessário para conectar o sensor a uma interface não é fornecido com o sensor e deve ser adquirido separadamente (CMA Art.

Recursos para professores

• Documentação oficial do produto 024.BT63i
