Sensor de campo magnético com duas gamas 024.BT52i

Aplicação didática

Mede campos magnéticos fracos e intensos em bobinas e junto de ímanes permanentes.

Princípio de funcionamento

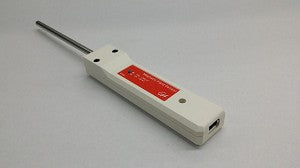

O sensor de campo magnético BT52i contém um elemento Hall, que mede a intensidade do campo magnético. O elemento Hall é montado perpendicularmente à direção da extremidade estreita (tubo) do sensor. Se as linhas de campo forem longitudinais ao tubo, a tensão de saída do sensor terá o valor mais alto.

Destaques

• Seleção de gama por comutador

Dados técnicos

• Gamas: -10 a 50 mT e -100 a 200 mT
• Gamas de medição: -10 .. 50 mT / -100 .. 200 mT.
• Resolução: 0.024 mT / 0.24 mT.
• Precisão: ±5%.
• Taxa máxima de amostragem: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2).

Compatibilidade e ligações

• Ligação às entradas analógicas BT das interfaces CMA compatíveis.
• Utilização com CoachLab II+, WiLab e VinciLab 2, de acordo com a taxa de amostragem indicada.

Experiências sugeridas

• Mapeamento de campos magnéticos
• Estudo de bobinas e ímanes

Acessórios necessários

• One sensor cable (BTsc_1 or BTsc_1Short).

Segurança e cuidados de utilização

• O sensor de campo magnético BT52i pode ser usado para: Medições do campo magnético perto de um ímã permanente (forte) Medições do campo magnético perto de um fio de transporte de corrente Medições do campo magnético perto ou dentro de uma bobina ou solenoide.
• Atenção: O cabo do sensor BT - IEEE1394 necessário para conectar o sensor a uma interface não é fornecido com o sensor e deve ser adquirido separadamente (CMA Art.

Recursos para professores

• Documentação oficial do produto 024.BT52i
