Aplicação didática
Mede forças de compressão e tração em duas gamas selecionáveis.
Princípio de funcionamento

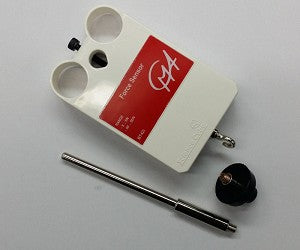

O sensor de força BT42i mede forças de empurrar e puxar em duas gamas de medição, entre -5 e 5 N e entre -50 e 50 N. O interruptor permite selecionar um dos dois intervalos. Para medir a força, o sensor Force usa a tecnologia de strain gauge.
Destaques
- Seleção de gama por comutador lateral
Dados técnicos
- Gamas: -5 a 5 N e -50 a 50 N
- Gamas de medição: -5 .. 5 N / -50 .. 50 N.
- Resolução: 0.003 N / 0.03 N.
- Precisão: ±0.01 N / ±0.05 N (depending on range).
- Força máxima: 80 N (larger forces can damage the sensor permanently).
- Haste de montagem: 10 cm.
- Taxa máxima de amostragem: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2).
Compatibilidade e ligações
- Ligação às entradas analógicas BT das interfaces CMA compatíveis.
- Utilização com CoachLab II+, WiLab e VinciLab 2, de acordo com a taxa de amostragem indicada.
Experiências sugeridas
- Estudo das leis de Newton
- Experiências de colisão e tração
Acessórios necessários
- One sensor cable (BTsc_1 or BTsc_1Short).
Segurança e cuidados de utilização
- O cabo do sensor BT - IEEE1394 necessário para conectar o sensor a uma interface não é fornecido com o sensor e deve ser adquirido separadamente (CMA Art.
Recursos para professores
