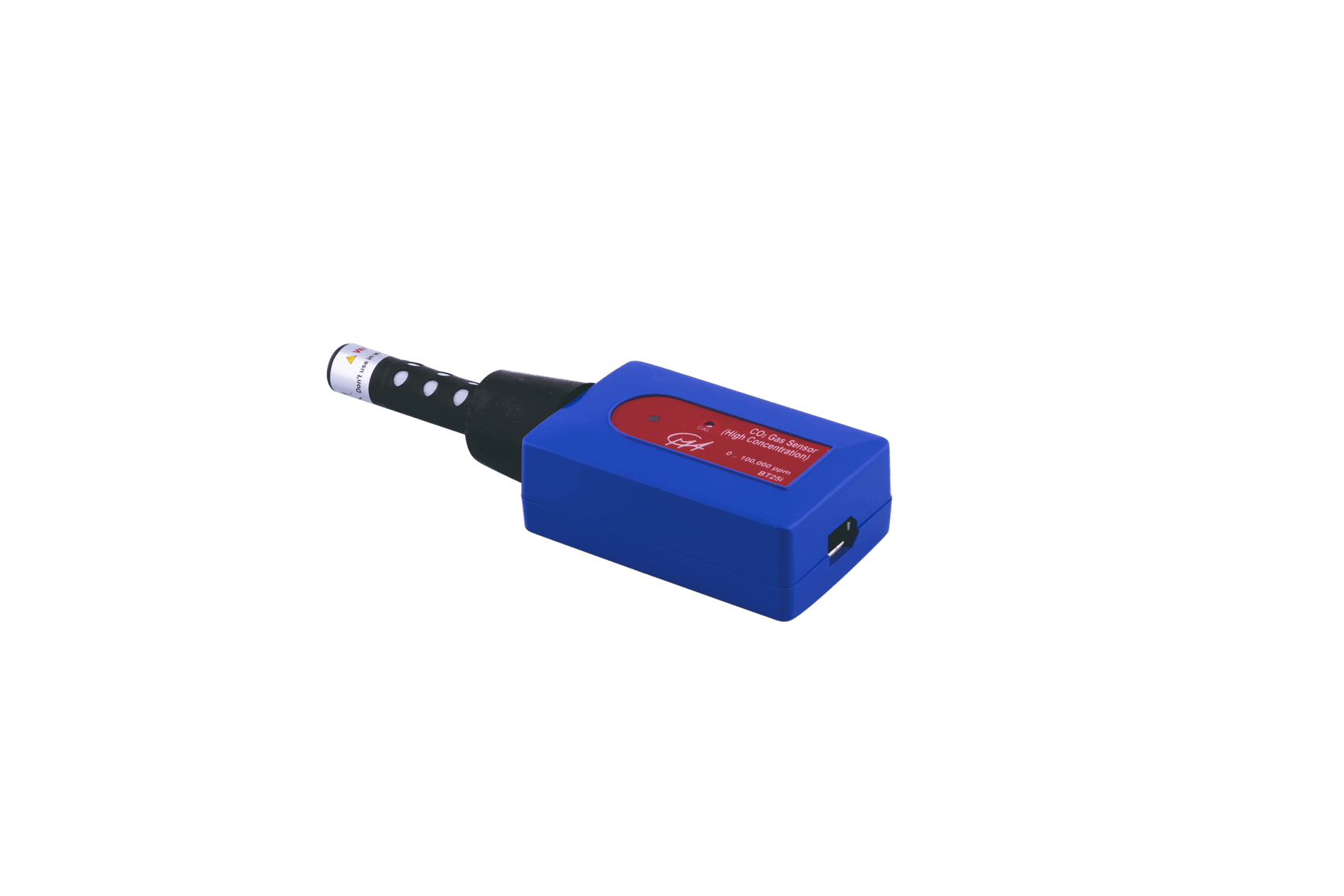

Sensor de CO2 (0 a 100 000 ppm) 024.BT25i

Aplicação didática

Mede concentrações elevadas de dióxido de carbono gasoso em sistemas fechados.

Princípio de funcionamento

O sensor de gás CO2 é usado para monitorar os níveis de dióxido de carbono gasoso na gama de 0 a 100.000 ppm. O sensor usa o método de comprimento de onda duplo de deteção infravermelha não dispersiva (NDIR). O gás CO2 entra e sai do tubo do sensor por difusão através dos orifícios de ventilação no tubo do sensor.

Destaques

• Medição de CO2 em recipiente selado

Dados técnicos

• Gama: 0 a 100 000 ppm
• Gama de medição: 0 .. 100.000 ppm (0 .. 10%) at 1 atm.
• Resolução: 20 ppm.
• Precisão: 1000 ppm (0 .. 10.000 ppm range) / 10% (10.000 .. 100.000 ppm range).
• Tempo de aquecimento: 90 sec.
• Taxa máxima de amostragem: 100 kHz (CoachLab II+, WiLab) / 1 MHz (VinciLab 2).

Compatibilidade e ligações

• Ligação às entradas analógicas BT das interfaces CMA compatíveis.
• Utilização com CoachLab II+, WiLab e VinciLab 2, de acordo com a taxa de amostragem indicada.

Experiências sugeridas

• Estudo da respiração e da produção de CO2
• Monitorização de processos em espaço fechado

Conteúdo fornecido

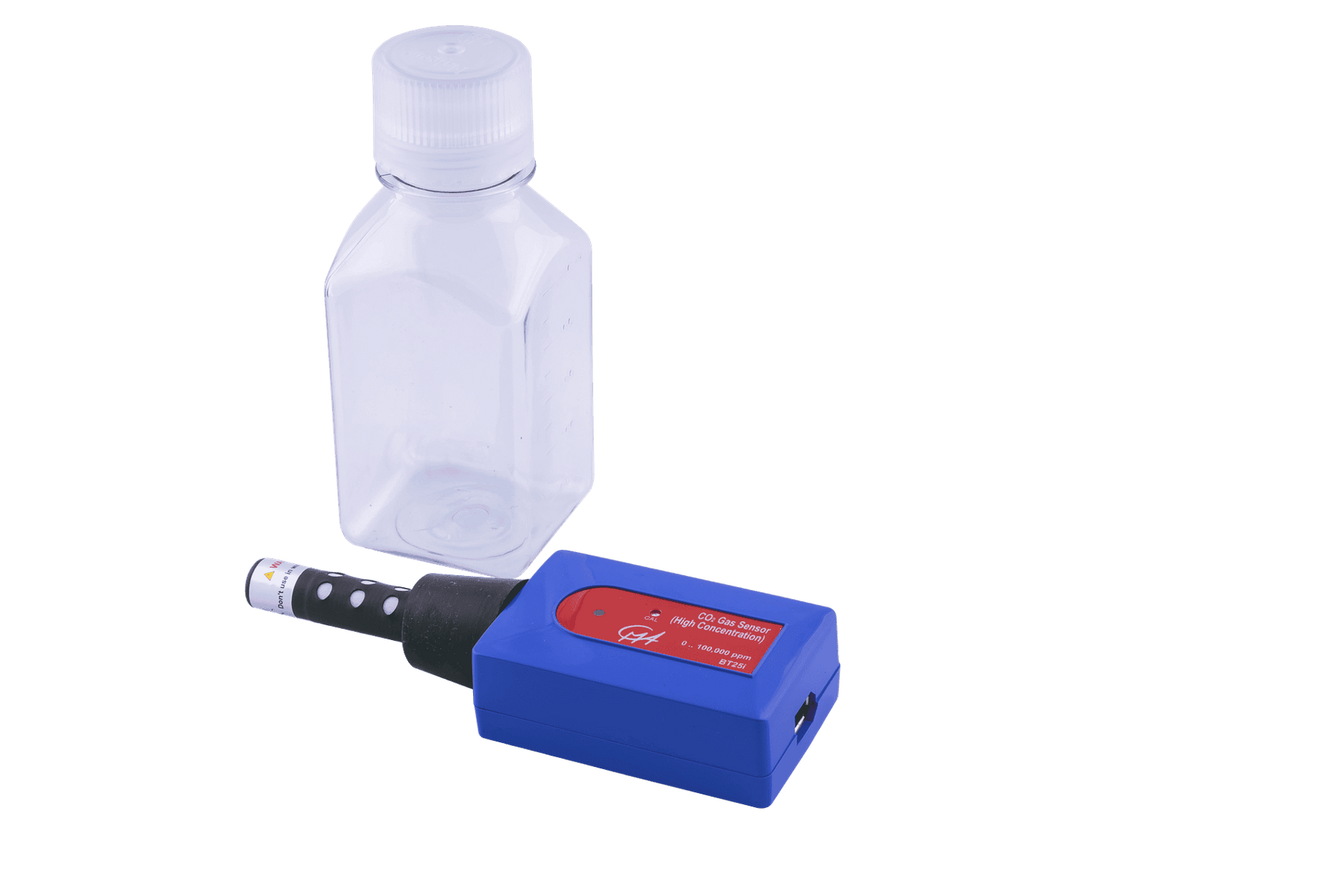

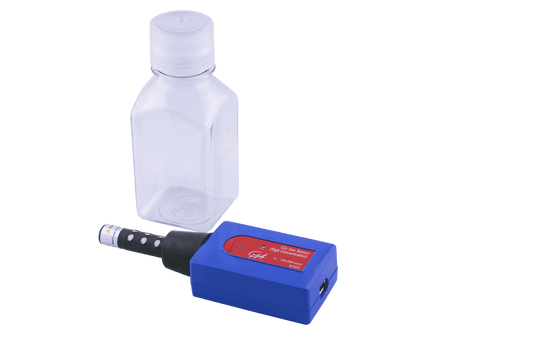

• 250 ml sample bottle and rubber stopper.

Acessórios necessários

• One sensor cable (BTsc_1 or BTsc_1Short).

Segurança e cuidados de utilização

• O sensor usa o método de comprimento de onda duplo de deteção infravermelha não dispersiva (NDIR).
• O detector mede a radiação infravermelha absorvida em uma banda estreita centrada em 4,26 μm (o comprimento de onda onde o gás CO2 absorve a maior parte da luz infravermelha) e em um segundo comprimento de onda onde não ocorre absorção de luz infravermelha pelo gás CO2.
• Não coloque o tubo do sensor diretamente em nenhum líquido.

Recursos para professores

• Manual do produto 024.BT25i
